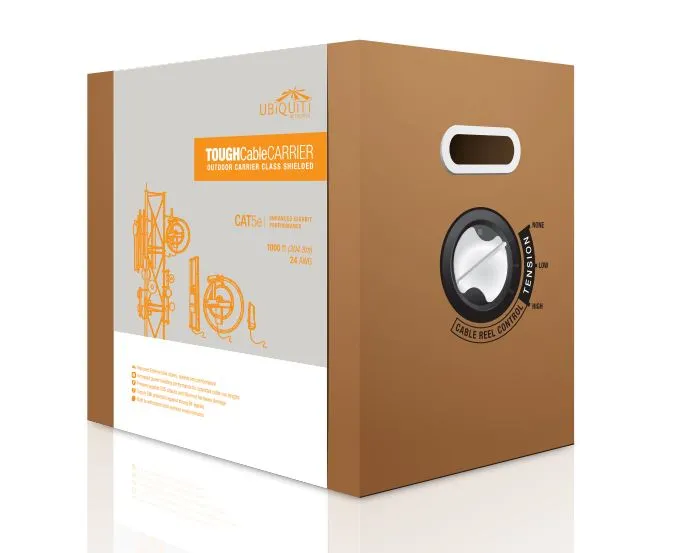

Kabel TC-CARRIER je kabel určený pro vnitřní použití a může výrazně zlepšit stabilitu, rychlost a celkový výkon kabelových ethernetových spojů.
Kabel TOUGHCable CARRIER TCL CAT 5e se vyznačuje odolností a spolehlivým provozem díky použití vysoce kvalitních komponent. Kabely jsou navrženy tak, aby fungovaly i v nejnáročnějších povětrnostních podmínkách.
TOUGHCable CARRIER poskytuje účinnou ochranu sítě před ničivými účinky elektrostatického výboje (ESD).
Použití kabelu TOUGHCable vede ke zvýšení účinnosti přenosu energie pro delší kabelové trasy.
| Funkce / filtry | |
| Délka | 305m |
| Kategorie kabelů | Kat.5e |
| Montážní kabel | Na vnější straně budov |
| Typ stínění kabelu | SF/UTP |
| AWG (velikost drátu) | 24 |
| Barva | Šedá |
| Certifikace | ISO/IEC 11801, TIA/EIA568B.2 |
| Délka kabelu | 304,8 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Kód harmonizovaného systému | 84733080 |
| Materiál izolační vrstvy | Polyetylen (PE) |
| Povrchová úprava konektoru | Měď |
| Rychlost přenosu dat | 1000 |
| Standardní kabel | Cat5e |
| Typ kabelu | Instalační kabel |
| Typ vodiče | Pevný |
| Vnější plášť kabelu | PE |

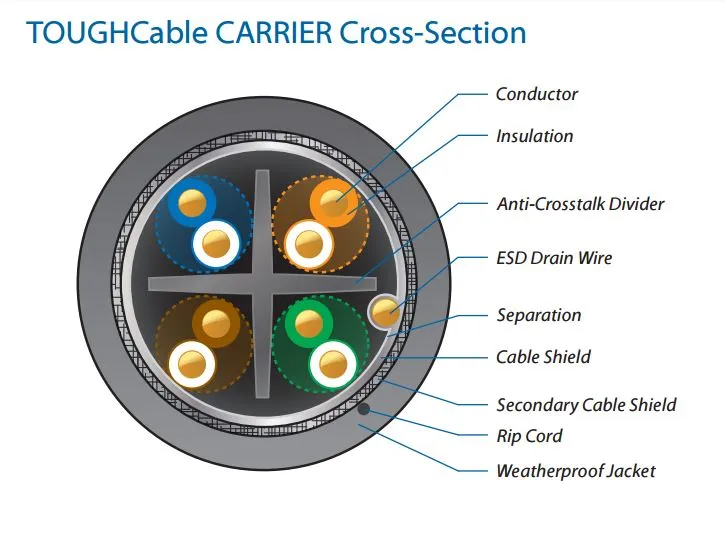

| Základní technické parametry | |
| elektrický drát | Roh. 5e, stíněný |
| Podpora Ethernetu | Udělejte 1 Gbps |
| Průřez drátu | 24 AWG |
| Průvodce | Měď stála holá |
| Průměr drátu | 0,500 ± 0,005 mm |
| Typ izolace | Pevné PE |
| Tloušťka izolace | Průměr 0,295 mm Minimálně 0,29 mm |
| Průměr izolace | 1,16 ± 0,02 mm |
| Polyesterová fólie | Tloušťka 0,060 mm Rozsah 20 mm |
| ESD vodič | 0,4 TC |
| Ripcord | Tak |
| Přídavný kryt kabelu (opletení) | 16 * 8 * 0,16 AAA, hustota: 95%. |
| Krycí materiál | NA |
| Tloušťka krytu | Průměr 0,52 mm Min. 0,46 mm |
| Vnější průměr krytu | 6,8 ± 0,30 mm |
| Barva krytu | Černá |
| Referenční standard | ISO / IEC 11801, TIA / EIA568B.2 |
| Teplota instalace | Od -20 ° C do 60 ° C |
| Skladovací teplota | Od -30 ° C do 75 ° C |
| Pracovní teplota | Od -40 ° C do 80 ° C |
| Datový list | Ke stažení |
| Rychlý návod | Ke stažení |
1. Użyj złącza TOUGHCable Connector, aby zmierzyć, ile wynosi warstwa osłony (ok 22 mm). Zaznacz odpowiednią długość i ściągnij odpowiednią długość płaszcza kabla za pomocą ściągarki do kabli.
2. Ostrożnie przytnij i zdjmij oplot ekranujący przewody.
3. Ostrożnie odchyl przewód odprowadzający.
4. Ostrożnie złóż osłonę foliową, aby odsłonić przezroczystą folię owiniętą wokół skręconego kabla.
5. Odetnij lub oderwij przezroczysty plastik owinięty wokół skręconego kabla i odkręć przewody, aby odsłonić plastikowy przedziałek.
6. Użyj nożyc do cięcia drutu, aby odciąć odsłoniętą część tworzywa sztucznego.
7. Umieść przewody w kolejności, jak pokazano poniżej.
Upewnij się, że przewody są możliwie jak najbardziej proste i zwarte..
8. Załóż osłonę foliową z powrotem na odsłoniętych przewodach, pozostawiając w przybliżeniu połowę odsłoniętej odległości, a nadmiar zawiń pod folię lub oderwij. Za pomocą nożyc do cięcia drutu równomiernie przytnij końce drutów, aby zapewnić prostą powierzchnię do wprowadzenia do złącza TOUGHCable Connector.
9. Pamiętając o prawidłowej kolejności przewodów, wkładaj je ostrożnie do złącza TOUGHCable Connector.
10. Umieścić TOUGHCable Connector i skręcony kabel do
zaciskacza kabla i mocno dociśnij.

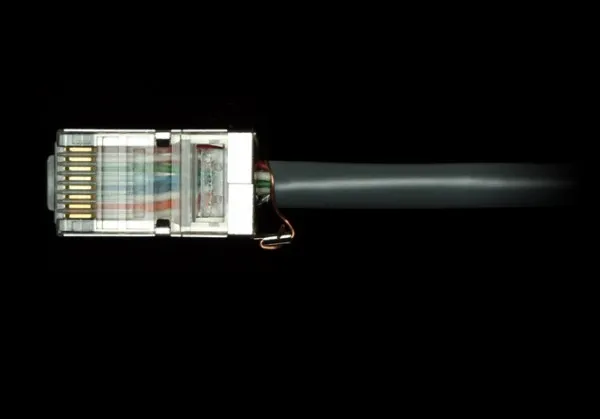

11. Przełóż odsłoniętą część przewodu drenażowego przez hak na zewnątrz złącza i złóż go na drugą stronę.
12. Zaciśnij hak przewodu odprowadzającego za pomocą szczypiec, aby utworzyć bezpieczny kontakt pomiędzy przewodem odprowadzającym a hakiem.
13. Z drugim końcem kabla zrób to samo - powtórz czynności opisane w punktach 1-12.
