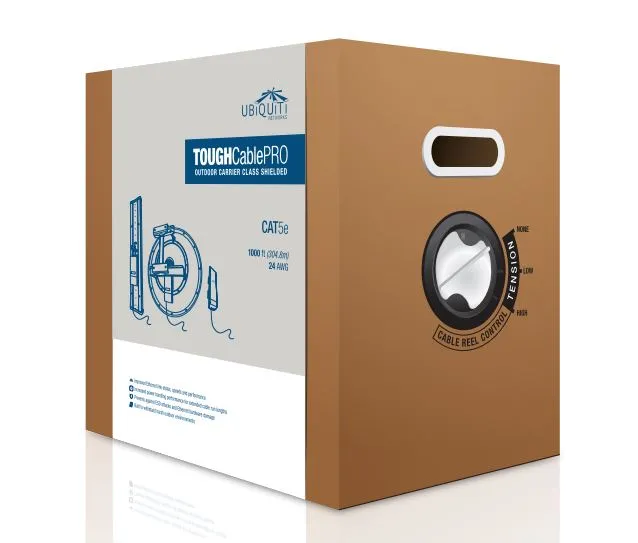

Kabel TC-PRO Ubiquiti je kabel určený pro vnitřní použití a může výrazně zlepšit stabilitu, rychlost a celkový výkon kabelových ethernetových spojení.
Ubiquiti TCL1 cat.5e se vyznačuje odolností a spolehlivým provozem díky použití vysoce kvalitních komponent. Kabely jsou navrženy tak, aby fungovaly i v nejnáročnějších povětrnostních podmínkách.
Ubiquiti TOUGHCable PRO TCL1 CAT 5e poskytuje účinnou ochranu sítě před ničivými účinky elektrostatického výboje (ESD).
Použití kabelu TOUGHCable vede ke zvýšení účinnosti přenosu energie pro delší kabelové trasy.
| Funkce / filtry | |
| Délka | 305m |
| Kategorie kabelů | Kat.5e |
| Montážní kabel | Na vnější straně budov |
| Typ stínění kabelu | SF/UTP |
| AWG (velikost drátu) | 24 |
| Barva | Černá |
| Certifikace | ISO/IEC 11801, TIA/EIA568B.2 |
| Délka kabelu | 304,8 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Materiál izolační vrstvy | Polyetylen (PE) |
| Povrchová úprava konektoru | Měď |
| Rychlost přenosu dat | 1000 |
| Standardní kabel | Cat5e |
| Typ kabelu | Instalační kabel |
| Typ vodiče | Pevný |
| Vnější plášť kabelu | PE |
| Základní technické parametry | |
| Typ kabelu | Roh. 5e, stíněný |
| Kapacita | Udělejte 1 Gbps |
| Tloušťka drátu | 24 AWG |
| Materiál | Měď |
| Průměr drátu | 0,500 ± 0,005 mm |
| Typ izolace | NA |
| Tloušťka izolace | Průměr 0,26 mm, minimálně 0,25 mm |
| Průměr izolace | 1,04 ± 0,03 mm |
| Stínění kabelu (hliníková fólie) | Tloušťka 0,060 mm Šířka 18 mm |
| ESD ochranný vodič | 0,4 CCS |
| Ripcord | Tak |
| Vnější schránka | NA |
| Tloušťka povlaku | Průměr 0,50 mm, minimálně 0,46 mm |
| Průměr povlaku | 6,0 ± 0,30 mm |
| Barva | Černá |
| Certifikáty | ISO / IEC 11801, TIA / EIA568B.2 |
| Teplota instalace | Od -20 ° C do 60 ° C |
| Skladovací teplota | Od -30 ° C do 75 ° C |
| Pracovní teplota | Od -40 ° C do 80 ° C |
| Datový list | Ke stažení |
| Rychlý návod | Ke stažení |
1. Użyj złącza TOUGHCable Connector, aby zmierzyć, ile wynosi warstwa osłony (ok 22 mm). Zaznacz odpowiednią długość i ściągnij odpowiednią długość płaszcza kabla za pomocą ściągarki do kabli.
2. Ostrożnie złóż osłonę foliową, aby odsłonić kabel oraz przezroczystą folię owiniętą wokół skręconego kabla.
3. Ostrożnie odchyl przewód odprowadzający.
4. Odetnij lub oderwij przezroczysty plastik owinięty wokół skręconego kabla i odkręć przewody.
5. Umieść przewody w takiej kolejności, jak pokazano poniżej. Upewnij się, że przewody są możliwie jak najbardziej proste i zwarte.
6. Za pomocą nożyc do cięcia drutu równomiernie przytnij końce drutów, aby zapewnić prostą powierzchnię do wprowadzenia do złącza TOUGHCable Connector.
7. Załóż osłonę foliową z powrotem na odsłoniętych przewodach, pozostawiając w przybliżeniu połowę odsłoniętej odległości, a nadmiar zawiń pod folię lub oderwij.
8. Pamiętając o prawidłowej kolejności przewodów, wkładaj je ostrożnie do złącza TOUGHCable Connector.
9. Umieść TOUGHCable Connector i skręcony kabel do zaciskacza kabla i mocno dociśnij.
10. Przełóż odsłoniętą część przewodu drenażowego przez hak na zewnątrz złącza i złóż go na drugą stronę.
11. Zaciśnij hak przewodu odprowadzającego za pomocą szczypiec, aby utworzyć bezpieczny kontakt pomiędzy przewodem odprowadzającym a hakiem.
12. Z drugim końcem kabla zrób to samo - powtórz czynności opisane w punktach 1-11.
