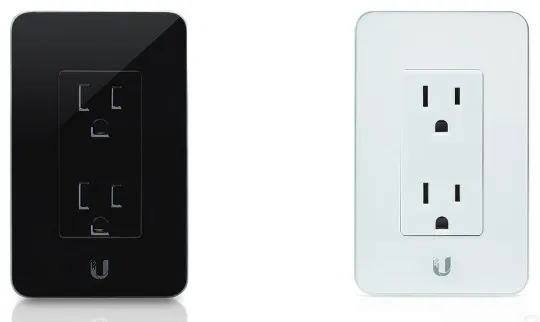

Pannello di contatto L'uscita mFi® e l'interruttore/dimmer rendono più facile il funzionamento. Il prodotto può essere facilmente collocato in qualsiasi interno.
I relè meccanici incorporati consentono l'alimentazione a distanza e il controllo del consumo energetico. L'interruttore/dimmer mFi® è dotato di una funzione di regolazione del livello di potenza impostata dal dimmer.
Sfruttate le possibilità di misurazione della potenza offerte per monitorare il consumo energetico dei dispositivi collegati e ridurre così le vostre bollette elettriche.
L'uscita e lo switch/dimmer mFi® possono essere facilmente collegati a qualsiasi rete Wi-Fi.
L'uso intelligente ed efficiente dell'illuminazione è possibile grazie ad un'interfaccia utente intuitiva e alle funzioni avanzate del software di controllo mFi® .
Caratteristiche / filtri | |
Altezza | 71, 7,11, |
Colore del prodotto | Nero |
Corrente | 15 |
Frequenza di ingresso AC | 50 - 60 |
Intervallo di temperatura | -40 - 85 |
Intervallo temperatura di funzionamento | 0 - 40 |
Larghezza | 110,8, 11, |
Peso | 160 |
Profondit? | 67,7, 6,78, |
Range di umidit? di funzionamento | 10 - 95 |
Sicurezza | UL Listed |
Voltaggio | 110 - 125 |
Parametri tecnici di base | |
Dimensioni | 110,8 mm × 71 mm × 67,7 mm |
Peso (senza piastra a parete) | 160 g |
Valori nominali | 110-125 V CA, 50-60 Hz, 15 A |
Carico massimo | 15 A per presa (non simultanea) 15 A totale |
Cavi | Lineare, neutro e con messa a terra |
Interfaccia | LED di stato Pulsante di reset Pulsante di avvio |
LED | Giallo/blu |
Wi-Fi | 802.11b/g/n |
Funzioni | Doppio relè per il controllo della potenza Monitoraggio dell'energia |
Protezione ESD/EMP | 8 KV aria, contatto ± 4 KV |
Temperatura di esercizio | Da 0°C a 40°C |
Umidità di lavoro | Dal 10% al 95% |
Urti e vibrazioni | -40°C, 2 h, 85°C, 2 h, 5 cicli |
Sicurezza | UL |
1. Wyłącz zasilanie na wyłączniku automatycznym lub panelu bezpiecznika.
Sprawdź, czy zasilanie jest wyłączone.
2. Zidentyfikuj i oznacz okablowanie w puszce naściennej.
Powinny być dwa przewody i jeden przewód uziemienia, tzn. linia napięcia, neutralny i uziemienie.
3. Przygotuj okablowanie w puszce naściennej, 12 mm izolacji od końca każdego z przewodów.
4. Podłącz przewody wyjścia mFi do przewodów skrzynki naściennej oraz zabezpiecz każde połączenie nakrętką.
a. Podłącz czarny przewód wyjścia mFi do lini z napięciem.
b. Podłącz biały przewód wyjścia mFi do złącza neutralnego.
c. Podłącz zielony przewód wyjścia mFi do uziemienia.
5. Zegnij i uformuj druty tak, aby pasowały do puszki ściennej.
Upewnij się, że przewody są odpowiednio rozmieszczone, aby zapewnić wystarczającą ilość miejsca dla wyjścia mFi.
6. Umieść gniazdo mFi wewnątrz puszki naściennej i upewnij się, że montowane jest w jednej płaszczyźnie ze ścianą.
Zabezpiecz wyjście mFi za pomocą dwóch śrub.
7. Zamontuj płytkę ścienną.
Wyrównaj uchwyty montażowe z otworami montażowymi.
Naciśnij płytę ścienną, aż klipsy montażowe się zatrzasną.
8. Włącz zasilanie na wyłączniku automatycznym lub panelu bezpieczników.
Le funzioni della presa di corrente sono: controllo dell'alimentazione tramite doppi relè e monitoraggio dell'energia.
Le dimensioni della presa di corrente sono 110,8 mm × 71 mm × 67,7 mm
