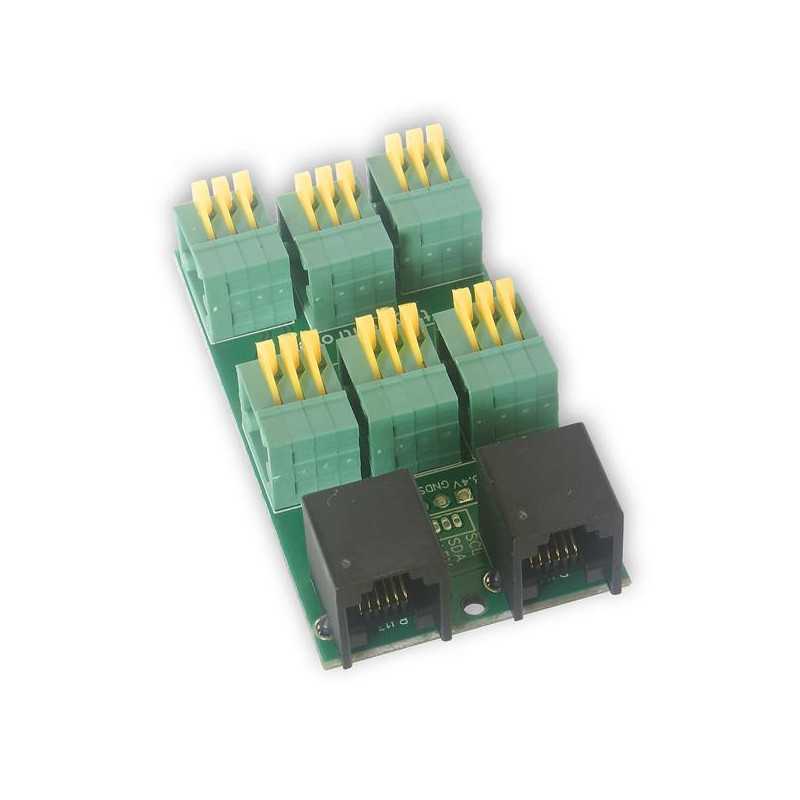

Scheda di estensione TINYCONTROL TB2, 1-WIRE, I2C, per Controller LAN V3.5

Tinycontrol tB2 - scheda di espansione con 1-Wire, I2C, OLED

Il Tinycontrol tB2 ha connettori a molla per una comoda connessione dei sensori DS18B20 e un micro connettore JST per il bus I2C. La comunicazione con il Lan Controller avviene tramite il bus I2C o 1-Wire. A tal fine, la scheda deve essere collegata al connettore INP6 nel Lan Controller utilizzando un cavo a 6 fili con una spina RJ12 (fornita) utilizzando una delle prese, l'altra presa può essere utilizzata per collegare un altro sensore 1-Wire o I2C. C'è una marcatura sulla scheda per collegare i sensori DS18B20 al bus 1-Wire.

Parametri tecnici:

• Alimentazione dal bus I2C 3.3V
• Dimensioni: 66 x 36 x 18mm
• Montaggio su guida DIN opzionale.
• Supporta un display OLED da 0,96 pollici con risoluzione 128×64, 4 linee, connessione via I2C.
• 6 ingressi a 1 filo
