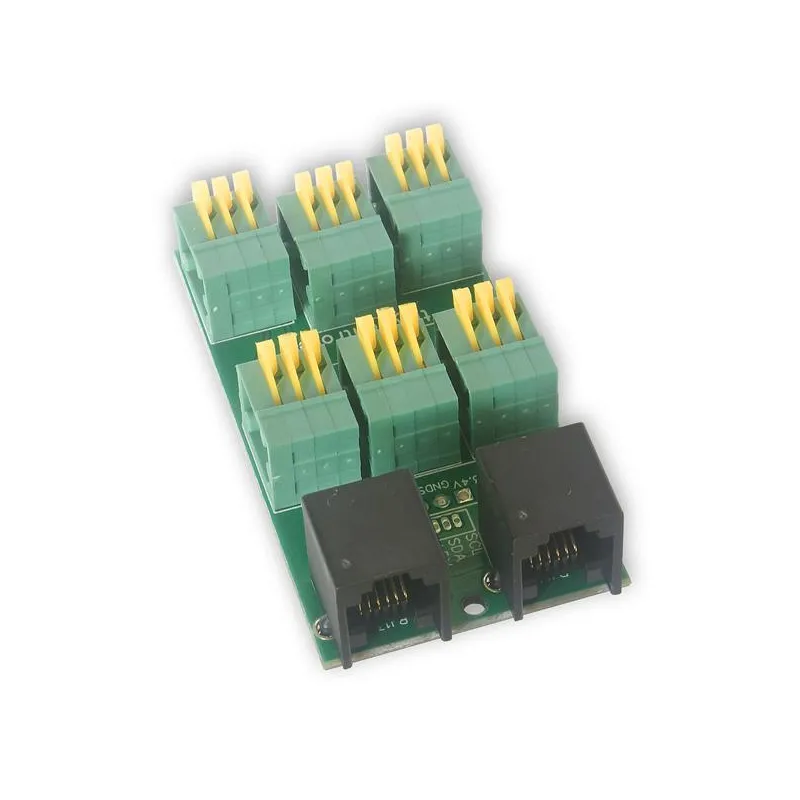

Tinycontrol tB2 | Płytka rozszerzeń | 1-Wire, I2C, do LAN Kontrolera v3.5

Tinycontrol tB2 - płytka rozszerzeń z 1-Wire, I2C, OLED

Tinycontrol tB2 posiada złącza sprężynowe do komfortowego podłączania czujników DS18B20 oraz mikro złącze JST do magistrali I2C. Komunikacja z Lan Kontrolerem odbywa się za pośrednictwem magistrali I2C lub 1-Wire. W tym celu płytkę należy podłączyć do złącza INP6 w Lan Kontrolerze za pomocą 6-cio żyłowego kabla z wtyczką RJ12 (w zestawie) wykorzystując jedno z gniazd, drugie gniazdo można wykorzystać do podłączenia innego czujnika 1-Wire lub I2C. Na płytce jest oznakowanie podłączenia czujników DS18B20 do magistrali 1-Wire.

Parametry techniczne:

• Zasilanie z magistrali I2C 3.3V
• Obsługa wyświetlacza OLED 0.96 cala o rozdzielczości 128×64, 4 liniowy, połączenie przez I2C.
• Wymiary: 66 x 36 x 18mm
• Opcjonalny montaż na szynie DIN.
• 6 wejść 1-Wire
