Placa de extensão TINYCONTROL TB2, 1-WIRE, I2C, para controlador LAN V3.5

Tinycontrol tB2 - placa de expansão com 1 fio, I2C, OLED

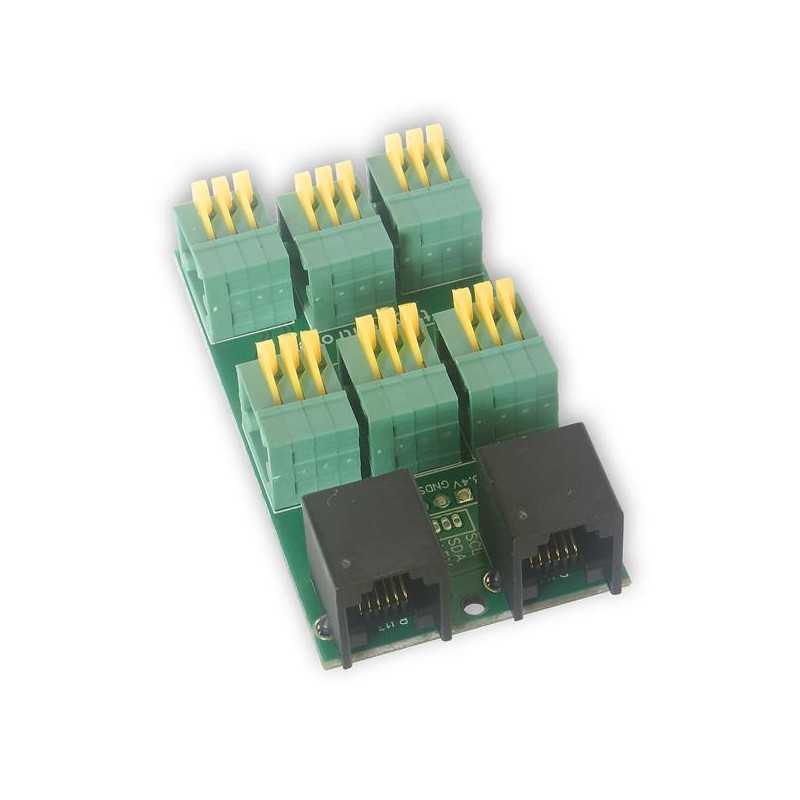

O Tinycontrol tB2 possui conectores com mola para a conexão conveniente dos sensores DS18B20 e um micro conector JST para o barramento I2C. A comunicação com o Lan Controller é feita através do I2C ou autocarro 1-Wire. Para este fim, a placa deve ser ligada ao conector INP6 no Controlador Lan usando um cabo de 6 fios com ficha RJ12 (fornecido) usando uma das tomadas, a outra tomada pode ser usada para ligar outro sensor de 1 fio ou I2C. Existe uma marcação no quadro para ligar os sensores DS18B20 ao bus 1-Wire.

Parâmetros técnicos:

• Alimentação a partir do bus 3.3V I2C
• Dimensões: 66 x 36 x 18mm
• Suporta visor OLED de 0,96 polegadas com resolução 128×64, 4 linhas, conexão via I2C.
• Montagem opcional em trilho DIN.
• 6 Entradas de 1 fio
