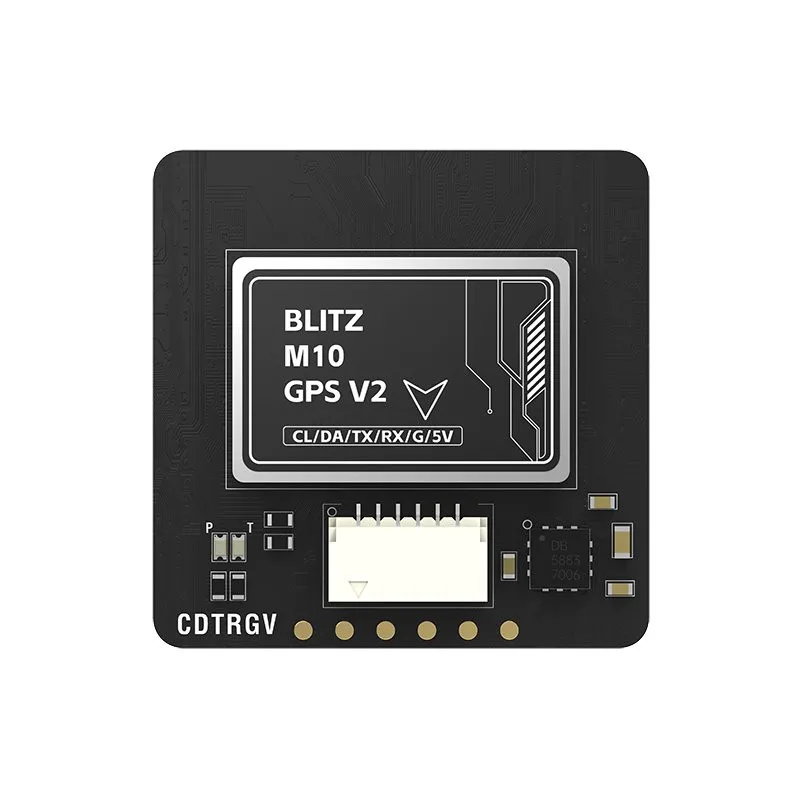

iFlight BLITZ M10 GPS V2 (25*25mm) | Moduł GPS |

Moduł GPS z szybszym wyszukiwaniem satelitów

iFlight BLITZ M10 GPS V2 w wersji Maxi ma format 25 x 25 x 6 mm i został przeznaczony do zastosowań w konstrukcjach zgodnych z tym rozmiarem. Moduł łączy układ GPS z kompasem QMC5883L, a częstotliwość odświeżania 10 Hz pozwala sprawnie aktualizować dane podczas pracy. Układ UBLOX M10 zapewnia niski pobór mocy i mocny sygnał, natomiast wbudowany kondensator o dużej pojemności ułatwia szybszy hot start. Dzięki temu możesz korzystać z bardziej płynnego i stabilnego wyszukiwania satelitów.

Kluczowe zalety

• UBLOX M10 – niski pobór mocy i mocny sygnał.
• Kompas QMC5883L – zintegrowane dane kierunkowe w jednym module.
• Częstotliwość 10 Hz – częsta aktualizacja danych.
• Kondensator o dużej pojemności – szybszy hot start.
• LNA, filtr RF i TCXO – elementy wspierające odbiór sygnału.
• Pamięć Flash – wbudowane przechowywanie danych.

Stabilna praca i szybki hot start

Moduł BLITZ M10 GPS V2 został wyposażony w rozwiązania wspierające odbiór oraz przetwarzanie sygnału. Wbudowany LNA, filtr RF i TCXO pomagają utrzymać odpowiednie warunki pracy układu GPS, a czułość śledzenia na poziomie -167dBm pozwala odbierać sygnał zgodnie ze specyfikacją modułu. Hot start wynosi 1 s, dzięki czemu ponowne uzyskanie danych może przebiegać szybciej. Przy uruchomieniu po zimnym starcie deklarowany czas wynosi 27 s.

Kompas i komunikacja z kontrolerem

Zintegrowany kompas QMC5883L rozszerza możliwości modułu bez potrzeby stosowania osobnego elementu tego typu. Interfejs GPS RX/TX UART służy do komunikacji GPS, a piny kompasu wykorzystują SDA/SLA. Moduł obsługuje prędkości transmisji od 9600 do 460800 oraz zakres 4800bps-921600bps, z wartością domyślną 115200bps. Napięcie wejściowe wynosi 3.3-5.5 V, dlatego przed montażem możesz dopasować sposób podłączenia do używanej konstrukcji.

Precyzyjne pozycjonowanie w wersji Maxi

BLITZ M10 GPS V2 obsługuje GPS, Galileo oraz inne systemy GNSS podane w specyfikacji materiału. Moduł oferuje pozycjonowanie o wysokiej precyzji, dokładność prędkości 0.05 m/s oraz częstotliwość odświeżania 10 Hz. Maksymalna wysokość wynosi 80000 m, a maksymalna prędkość 500 m/s. Konstrukcja może pracować przy maksymalnym przyspieszeniu ≦ 4G, co pozwala uwzględnić te parametry podczas projektowania i konfiguracji urządzenia.

Kompatybilność z wybranymi konstrukcjami

Wersja Maxi 25*25*6 jest wskazana jako kompatybilna z konstrukcjami Centurion X8 oraz Taurus X8 Pro Max. Przed montażem sprawdź miejsce przeznaczone na moduł oraz sposób prowadzenia przewodów, ponieważ całkowite wymiary modułu wynoszą 25 x 25 x 11 mm. Format Maxi 25*25*6 ułatwia dopasowanie produktu do wymienionych konstrukcji, a dołączony zestaw przewodów pozwala rozpocząć instalację bez konieczności kompletowania tego elementu osobno.

Zawartość zestawu i konstrukcja modułu

W opakowaniu otrzymujesz 1 x BLITZ M10 GPS V2 oraz 1 x zestaw przewodów. Antena patch GPS ma w tej wersji rozmiar 25 x 25 x 6 mm, a całkowite wymiary modułu to 25 x 25 x 11 mm. Masa została określona na 16 g. Wbudowana pamięć Flash, kondensator o dużej pojemności oraz zintegrowany kompas QMC5883L tworzą funkcjonalny zestaw elementów w jednej obudowie, przeznaczony do montażu w kompatybilnych konstrukcjach.

Specyfikacja
