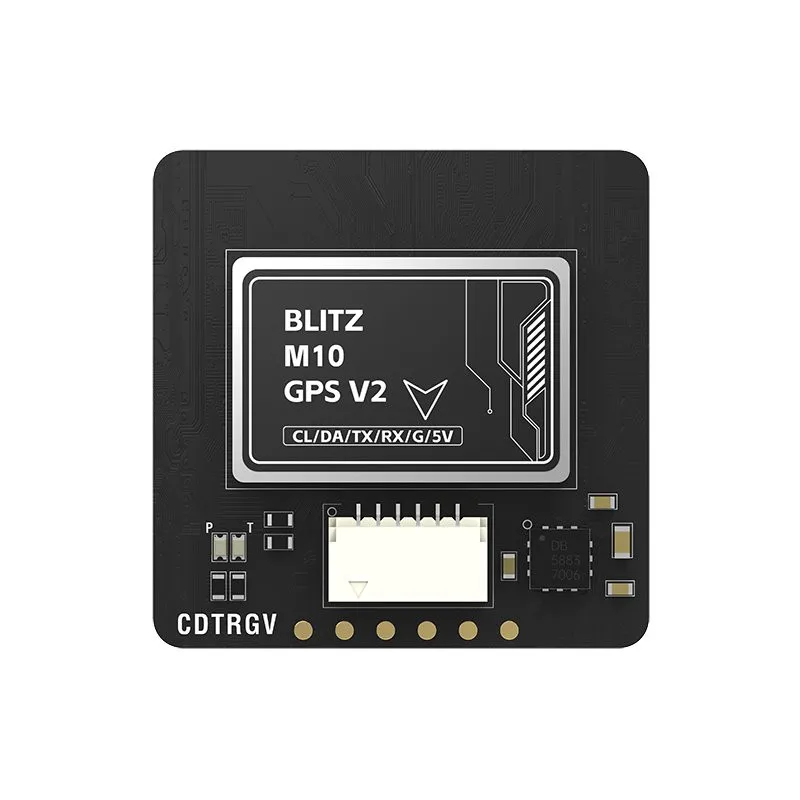

iFlight BLITZ M10 GPS V2 (25*25mm), модуль GPS

Модуль GPS с более быстрым поиском спутников

iFlight BLITZ M10 GPS V2 в версии Maxi имеет формат 25 x 25 x 6 мм и предназначен для применения в конструкциях, совместимых с этим размером. Модуль объединяет GPS-устройство с компасом QMC5883L, а частота обновления 10 Гц позволяет оперативно обновлять данные во время работы. Чип UBLOX M10 обеспечивает низкое энергопотребление и сильный сигнал, а встроенный конденсатор большой емкости облегчает более быстрый hot start. Благодаря этому вы можете пользоваться более плавным и стабильным поиском спутников.

Ключевые преимущества

• UBLOX M10 – низкое энергопотребление и сильный сигнал.
• Компас QMC5883L – интегрированные данные направления в одном модуле.
• Частота 10 Гц – частое обновление данных.
• Конденсатор большой емкости – более быстрый hot start.
• LNA, RF-фильтр и TCXO – элементы, поддерживающие прием сигнала.
• Память Flash – встроенное хранение данных.

Стабильная работа и быстрый hot start

Модуль BLITZ M10 GPS V2 оснащен решениями, поддерживающими прием и обработку сигнала. Встроенный LNA, RF-фильтр и TCXO помогают поддерживать надлежащие условия работы GPS-устройства, а чувствительность слежения на уровне -167dBm позволяет принимать сигнал в соответствии со спецификацией модуля. Hot start составляет 1 с, благодаря чему повторное получение данных может происходить быстрее. При запуске после холодного старта заявленное время составляет 27 с.

Компас и связь с контроллером

Интегрированный компас QMC5883L расширяет возможности модуля без необходимости использования отдельного элемента этого типа. Интерфейс GPS RX/TX UART служит для связи GPS, а контакты компаса используют SDA/SLA. Модуль поддерживает скорости передачи от 9600 до 460800 и диапазон 4800bps-921600bps, со значением по умолчанию 115200bps. Входное напряжение составляет 3.3-5.5 V, поэтому перед монтажом вы можете подобрать способ подключения к используемой конструкции.

Точное позиционирование в версии Maxi

BLITZ M10 GPS V2 поддерживает GPS, Galileo и другие системы GNSS, указанные в спецификации материала. Модуль обеспечивает высокоточное позиционирование, точность скорости 0.05 m/s и частоту обновления 10 Hz. Максимальная высота составляет 80000 m, а максимальная скорость — 500 m/s. Конструкция может работать при максимальном ускорении ≦ 4G, что позволяет учитывать эти параметры при проектировании и настройке устройства.

Совместимость с выбранными конструкциями

Версия Maxi 25*25*6 указана как совместимая с конструкциями Centurion X8 и Taurus X8 Pro Max. Перед монтажом проверьте место, предназначенное для модуля, а также способ прокладки проводов, поскольку общие размеры модуля составляют 25 x 25 x 11 mm. Формат Maxi 25*25*6 облегчает подбор продукта к указанным конструкциям, а прилагаемый набор проводов позволяет начать установку без необходимости приобретать этот элемент отдельно.

Комплектация и конструкция модуля

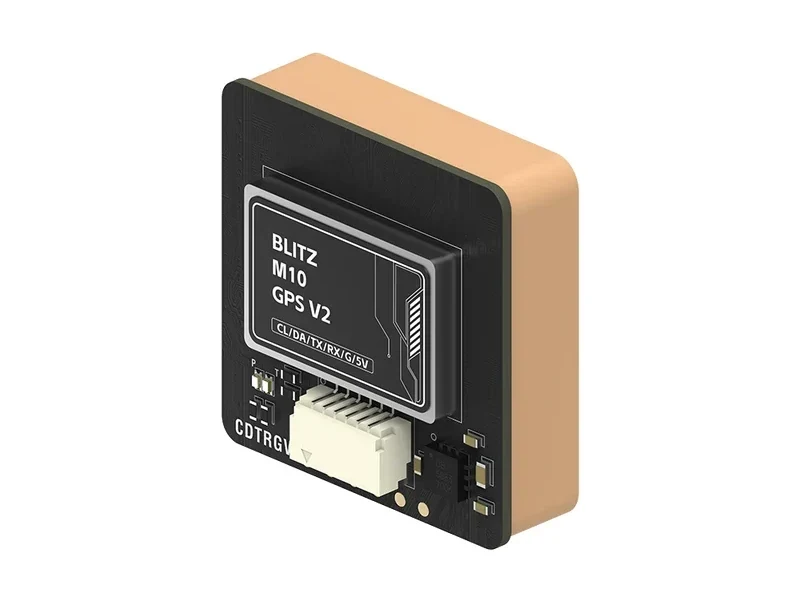

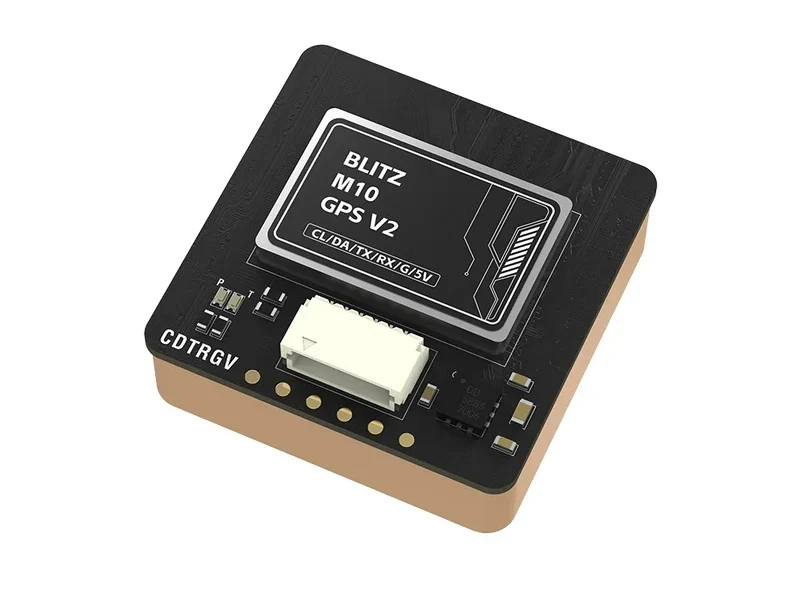

В упаковке вы получаете 1 x BLITZ M10 GPS V2 и 1 x набор проводов. Патч-антенна GPS в этой версии имеет размер 25 x 25 x 6 mm, а общие размеры модуля составляют 25 x 25 x 11 mm. Масса указана как 16 g. Встроенная память Flash, конденсатор большой емкости и интегрированный компас QMC5883L образуют функциональный набор элементов в одном корпусе, предназначенный для монтажа в совместимых конструкциях.
