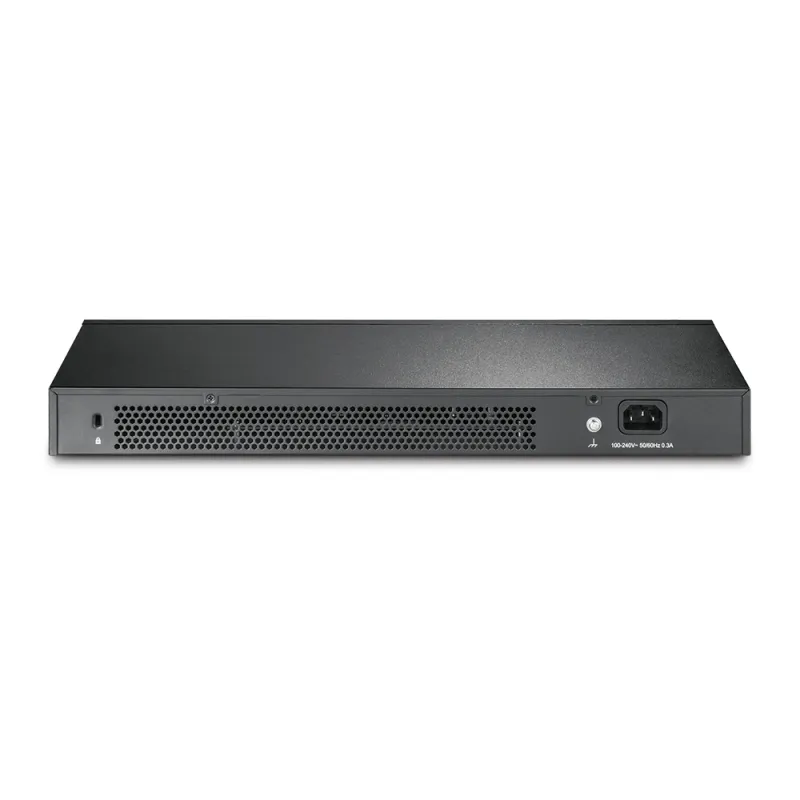

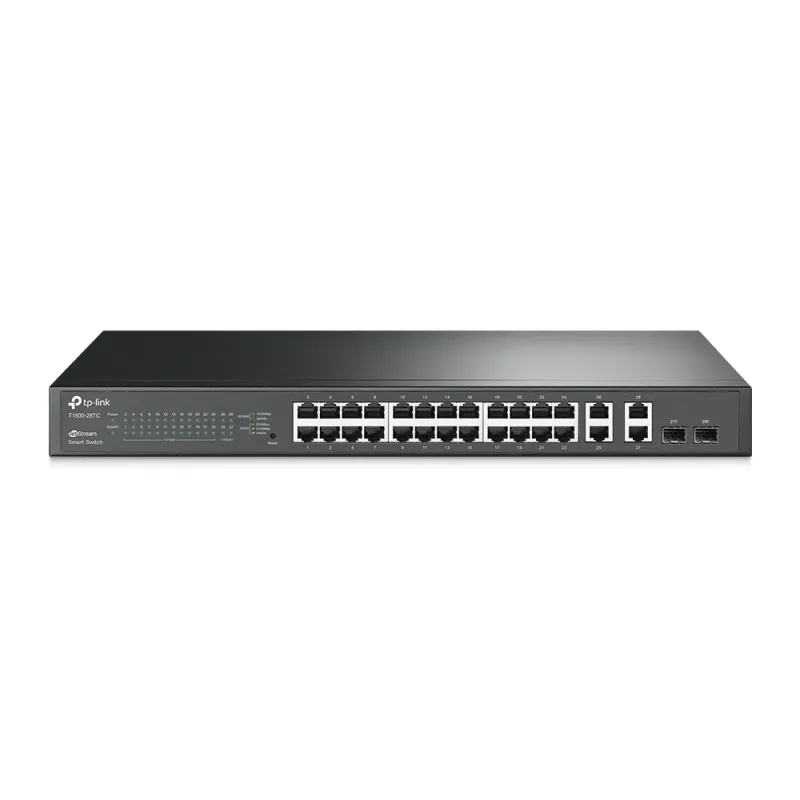

TP-Link TL-T1500G-28TC (TL-SL2428) | Switch | 24x RJ45 100Mb/s, 4x RJ45 1000Mb/s, 2x SFP, Rack, Zarządzalny

Wprowadzenie Ruch głosowy jest zwykle bardziej wrażliwy na czas i może mieć na niego większy wpływ utrata pakietów niż ruch danych. Możesz skonfigurować Voice VLAN, aby zoptymalizować transmisję ruchu głosowego. Voice VLAN może zmieniać priorytet pakietów głosowych 802.1p i przesyłać pakiety w żądanej sieci VLAN. Wymagania sieciowe Jak pokazano na poniższym rysunku, dwa telefony IP są podłączone do portu 1/0/1 i portu 1/0/2 przełącznika. Komputer PC jest podłączony do portu 1/0/3 przełącznika. Przełącznik jest podłączony do Internetu za pośrednictwem routera przez port 1/0/4. Telefony IP transmitują ruch głosowy, podczas gdy komputer przesyła ruch danych. Ruch głosowy wymaga wyższego priorytetu niż ruch danych. Schemat konfiguracji Aby zaimplementować to wymaganie, możesz skonfigurować w następujący sposób: 1) Utwórz sieć VLAN 2 i dodaj port 1/0/1, port 1/0/2 i port 1/0/4 do sieci VLAN. 2) Skonfiguruj VLAN 2 jako Voice VLAN i ustaw priorytet ruchu głosowego na 7. 3) Włącz Voice VLAN na porcie 1/0/1 i 1/0/2. Kroki konfiguracji Przedstawione w przypadku modelu T2600G-28TS, poniższe sekcje przedstawiają procedurę konfiguracji. Krok 1 Wybierz menu L2 FUNKCJE> VLAN> 802.1Q VLAN> Konfiguracja VLAN i kliknij Dodaj, aby załadować następną stronę. Utwórz sieć VLAN 2 dla ruchu głosowego. Podaj nazwę sieci VLAN jako Voice_VLAN . Nie ma potrzeby dodawania portów, które są podłączone do telefonów IP. Wystarczy dodać port uplink 1/0/4 do sieci VLAN 2, na przykład ustawiamy go tutaj jako nieotagowany port. Kliknij Utwórz . Krok 2 Wybierz menu QoS> Voice VLAN> Global Config, aby załadować następną stronę. Włącz Voice VLAN globalnie. Określ identyfikator sieci VLAN na 2 i ustaw priorytet na 7 . Kliknij Zastosuj . Krok 3 Wybierz menu QoS> Voice VLAN> Port Config, aby załadować następną stronę. Włącz Voice VLAN na porcie 1/0/1 i 1/0/2. Kliknij Zastosuj . Krok 4 Wybierz menu QoS> Voice VLAN> OUI Config, aby załadować następną stronę. Sprawdź tabelę OUI. Upewnij się, że adres OUI urządzenia głosowego znajduje się w tej tabeli. Jeśli źródłowy adres MAC pakietu jest zgodny z adresem OUI na liście OUI, przełącznik identyfikuje pakiet jako pakiet głosowy i przetwarza go na podstawie konfiguracji głosowej sieci VLAN.
