Totolink N9 Access Point - Teste de Desempenho

Totolink N9 é um ponto de acesso sem fio que suporta WIFI 802.11b/g/n com taxa de transferência de dados de até 300Mbps. O dispositivo está equipado com uma porta LAN 10/100Mbps integrada e é alimentado através do cabo de rede (PoE - 802.3af). As antenas de 4 dBi incorporadas, suportando tecnologia MIMO e alta potência de transmissão de 500MW, tornam o dispositivo perfeitamente capaz de penetrar nas paredes... Antes de passarmos à parte principal do teste do dispositivo, vejamos as principais características da N9.

Padrão WiFi que suporta 300Mbps.

Desenho de tecto.

Porta LAN 10/100Mbps, suportando alimentação por Ethernet (PoE - 802.11af).

Suporta 3 SSIDs, até 40 conexões.

Antenas 2x 4dBi embutidas, suportando a tecnologia MIMO.

Suporte para gestão centralizada com o software Totolink SoftAC.

Possibilidade de criar um horário de inicialização automática.

O dispositivo emite muito pouco calor durante o funcionamento, o que permite um funcionamento contínuo sem desligar.

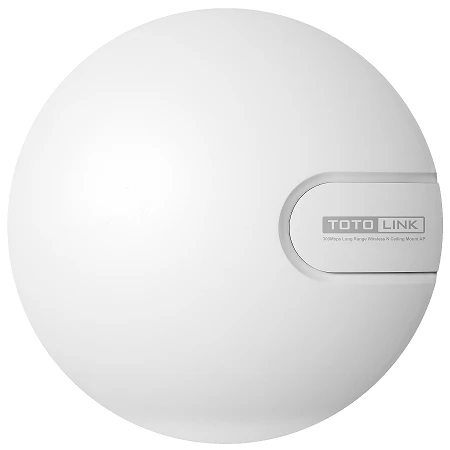

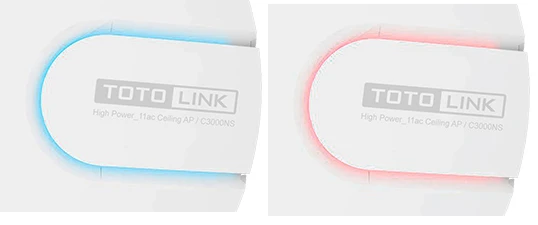

Totolink N9 é um ponto de acesso com um design redondo muito simples e único com antenas internas de 4 dBi. Ao redor das bordas do dispositivo, existem aberturas de saída para dissipar o calor do dispositivo. Esta aplicação permite trabalhar com o N9 sem sobreaquecimento incómodo. Na parte superior da caixa N9, junto ao logótipo Totolink, encontrará indicadores LED que o informam sobre o estado de funcionamento do Totolink N9, permitindo-lhe reconhecer rapidamente os problemas e resolvê-los.

A plataforma é baseada no MT7620 com parâmetros:

Processador MIPS24KEc 580MHz

WiFi 802.11b/g/n MIMO 2:2 (2T2R)

O chip em si suporta 802.11k r, mas não vemos que estas funcionalidades sejam suportadas pelo firmware.

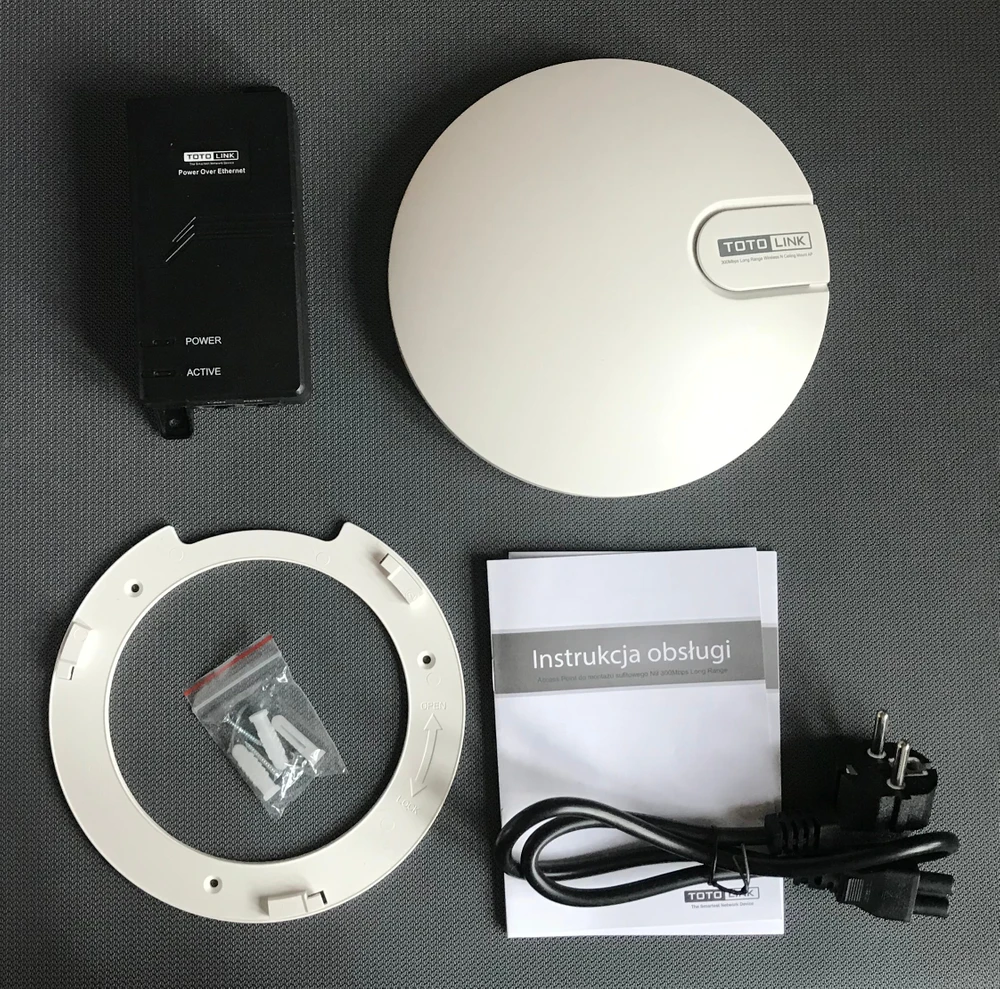

Incluídos na foto acima estão todos os acessórios incluídos para o Totolink N9. Adaptador PoE, cabo de alimentação, instruções de catálogo e montagem aparafusada.

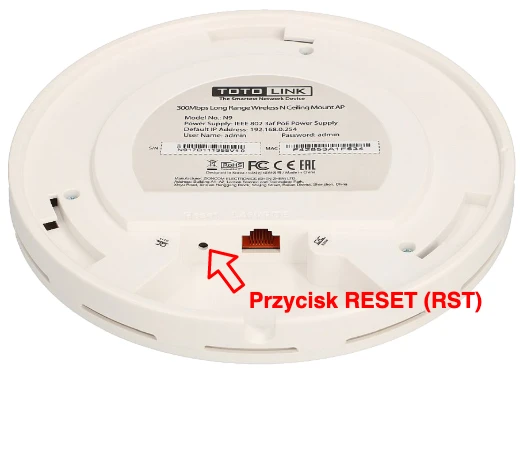

Quando se trata da porta de conexão, o Totolink N9 tem apenas uma porta de 100Mbps, e a forma de conectar o dispositivo à rede é muito simples. Tudo o que é necessário é um cabo de rede ligando esta porta a um adaptador PoE, tanto para energia como para transmissão de sinal. Ao lado da porta LAN encontramos um botão para reiniciar o dispositivo, na forma de um buraco.

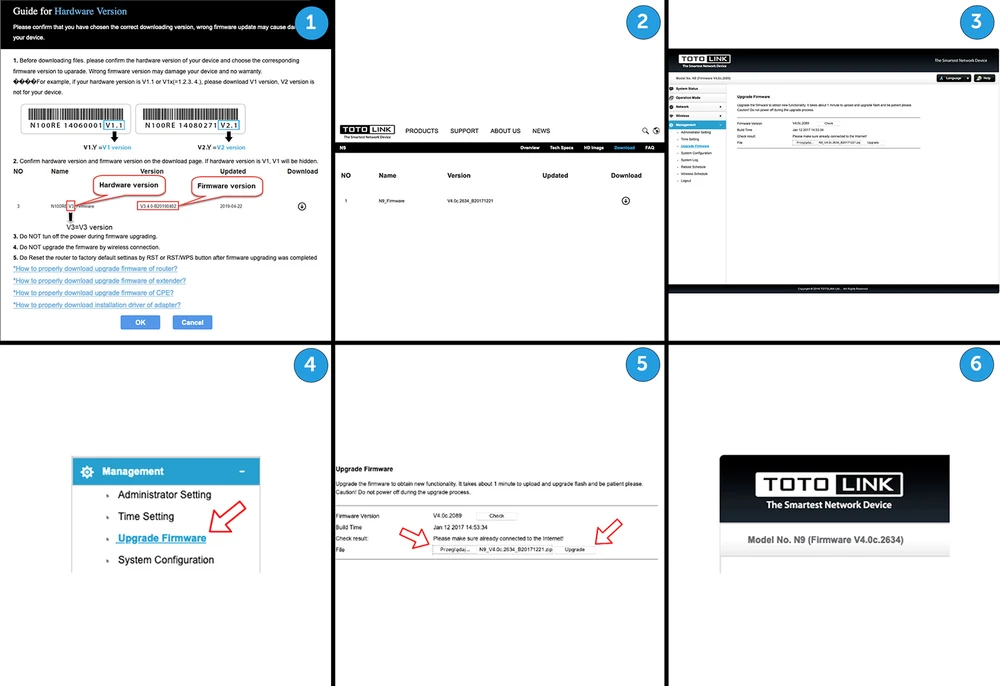

O primeiro passo que recomendamos é baixar a última versão do software de www.totolink.net (Support -> Search for N9 model ->Download).

Versão atual: V4.0c.2089 de 2017-01-12

Versão mais recente: V4.0c.2634 de 2017-12-21

Desembalar o arquivo ZIP baixado com firmware

Seleccione o ficheiro : TOTOLINK_CSB334A_N9_0154A_MT7620A_SPI_8M128M_V4.0c.2634_B20171221_ALL

Clique no botão UPGRADE

NOTA: O cliente DHCP "padrão de fábrica" não queria funcionar, não conseguia obter um endereço IP. Após um reset através do botão reset, o dispositivo começou a funcionar.

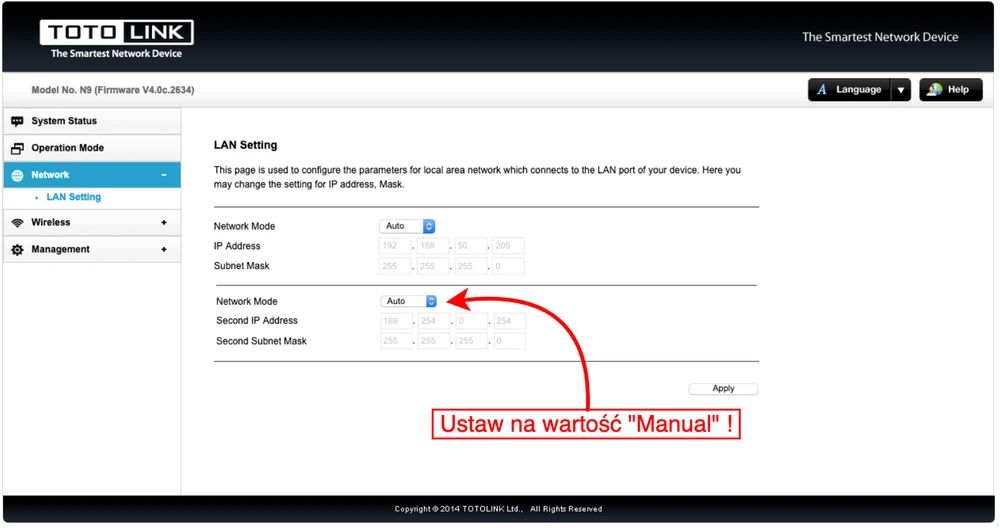

Recomendamos alterar as configurações do segundo endereço IP de auto para manual e inserir um número IP alternativo. Isto causa problemas em algumas configurações.

Isto evita problemas com pedidos de endereços duplicados a partir do servidor DHCP. No caso do N9 AP, o Totolink permite aos utilizadores configurá-lo de duas formas. A primeira é a forma tradicional - usando um navegador. O outro caminho é através do software SoftAC. Hoje vamos demonstrar a configuração tradicional.

Como este é um ponto de acesso, por defeito, quando liga o N9 ao seu router principal, o dispositivo irá imediatamente configurar e transmitir WiFi com o Totolink N9 SSID. No entanto, este SSID não é criptografado, portanto não garante a segurança da rede. Você precisa se conectar ao ponto de acesso para configuração manual. Mais uma coisa a notar é que se deixar o endereço IP do dispositivo em modo automático depois de o introduzir no seu browser (página de configuração do Totolink N9), não será possível entrar na página de configuração deste AP.

A página de configuração do N9 é intuitiva e muito simples.

Você não encontrará muitas opções aqui, mas não há nada de estranho nisso, afinal é apenas um ponto de acesso, portanto não tem tantas funções quanto um roteador tradicional.

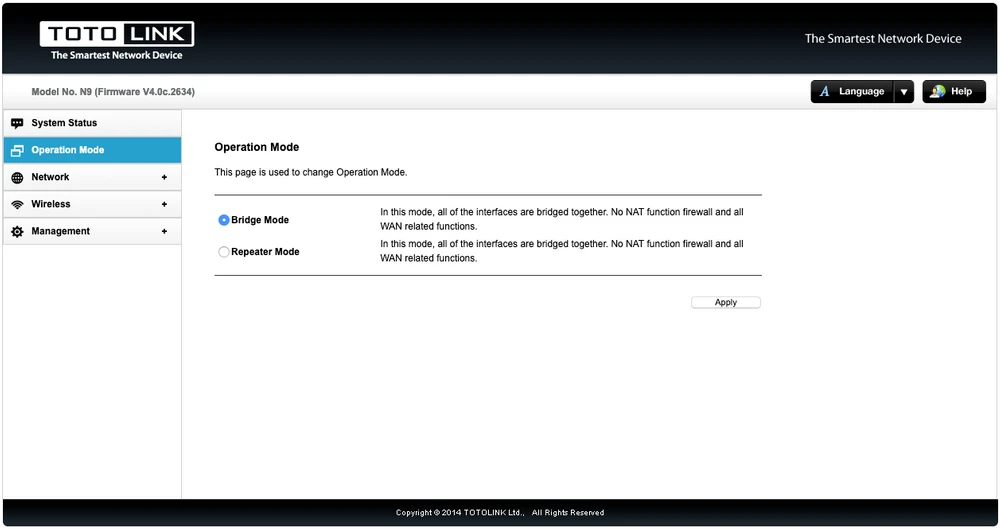

No modo operacional, o N9 fornece 2 modos de operação, incluindo ponte (padrão) e repetidor. Neste artigo, iremos testar o desempenho da N9 no modo Bridge padrão, pois é a melhor escolha que a maioria dos usuários que compram o produto irá escolher primeiro.

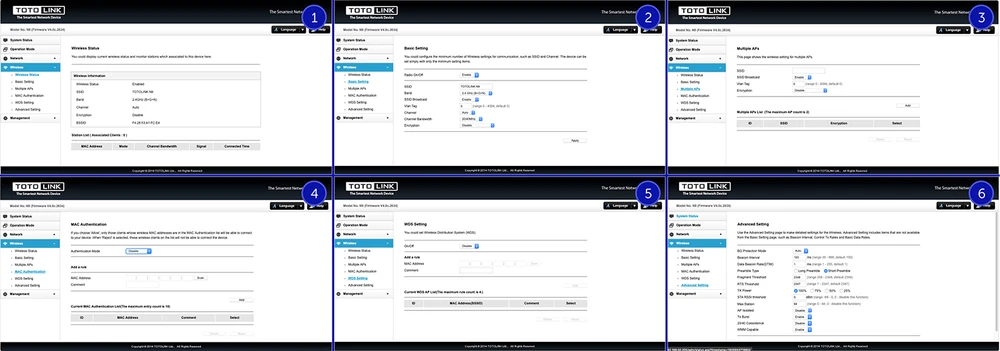

Em seguida, na guia "Wireless", você encontrará ajustes para as funções de transmissão Wi-Fi da N9.

No último separador vamos encontrar a gestão dos componentes N9, estes são muito semelhantes à configuração do router da série Totolink. Para aqueles que utilizaram outros produtos de rede Totolink, esta configuração não será um problema.

O objetivo dos testes é verificar o alcance da rede sem fio, tanto em termos de cobertura de sinal como de velocidades reais disponíveis no edifício.

Para ligações de 2,4GHz assumimos uma largura máxima de canal de 20MHz. O dispositivo de teste foi MacBook Pro A1502 equipado com a placa sem fio AirPort Extreme (Broadcom BCM4360 3x3, 1,3 Gbps PHY) funcionando nos padrões 802.11a/b/g/n/ac.

Antes do teste de velocidade, verificamos o desempenho máximo do servidor LAN e iperf3.

O laptop acima mencionado foi conectado através de uma placa de rede 10/100/1000Mbps ao switch. Obtivemos as seguintes velocidades máximas para um único fluxo TCP:

Download: 894Mbps.

Upload: 958Mbps.

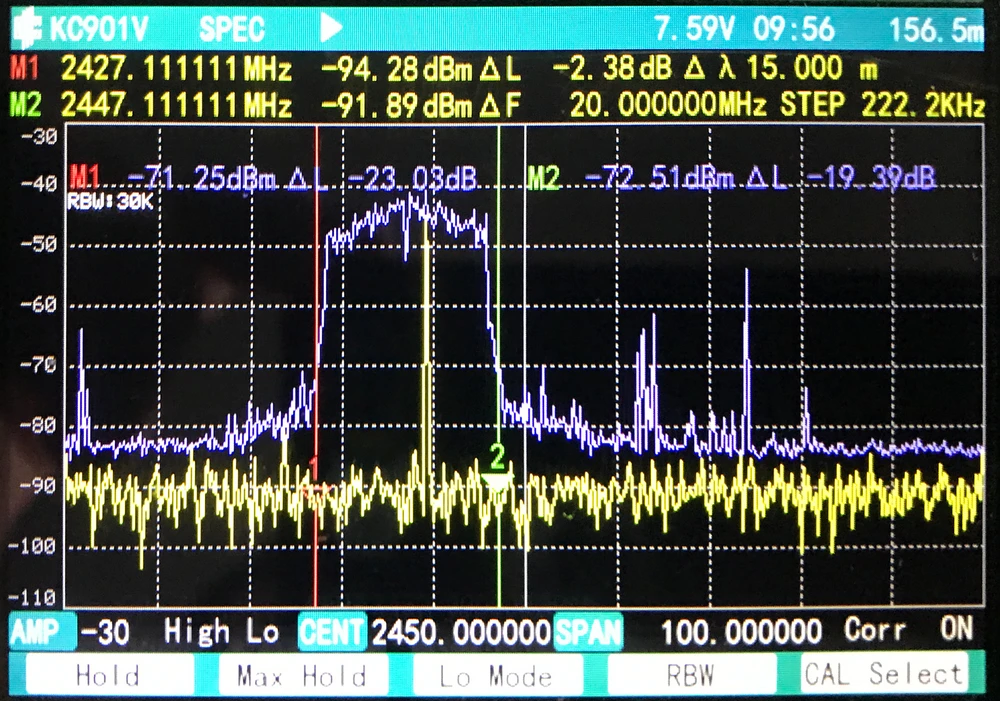

Analisador de espectro

Nós testamos o Totolink N9 com um medidor de dispositivos sem fio. Apesar do ajuste de largura de canal de 20/40Mhz, o dispositivo teve um desempenho muito bom na faixa de largura de canal de 20MHz. O dispositivo foi testado em um ambiente ativo com outras redes WiFi de 2,4GHz e dispositivos Bluetooth.

Mapa de sinais

Para fazer o mapa de sinais usamos o software AirSurvey. Para uma leitura correcta dos níveis de sinal, preste atenção à legenda colorida na parte inferior da imagem. A localização dos accesspoints é marcada com um ícone.

Teste de velocidade

Realizamos testes de velocidade usando o software WiFiPerf, e o servidor de teste de velocidade era o software iperf3. Baixar 50Mbps

Upload 65Mbps

Baixar 50Mbps

Upload 62Mbps

Baixar 49Mbps

Upload 65Mbps

Baixar 65Mbps

Upload 43Mbps

Baixar 50Mbps

Upload 63Mbps

Baixar 50Mbps

Upload 62Mbps

Resumindo - Totolink N9 não obteve resultados satisfatórios em redes WiFI na nossa revisão. Os dispositivos testados anteriormente a partir do Totolink atingiram normalmente uma velocidade média de 80/90Mbit/s. Portanto, decidimos procurar a razão, depois de desatarraxar o Totolink N9 descobriu-se que as antenas não são solidamente feitas. Também não notamos nenhuma diferença no desempenho quando a WiFI foi configurada para VLAN isolada e também quando a VLAN foi desligada. Vantagens:

• Fonte de alimentação 802.3af PoE.
• Possibilidade de trabalhar em modo repetidor.
• Possibilidade de definir dois IPs.
• Possibilidade de configurar vlan no qual o tráfego sem fio será distribuído (rede separada).
• Possibilidade de configurar várias redes sem fio, cada uma em uma VLAN diferente.
• Apoio da WDS (MESH pobre)
• Possibilidade de definir o nível RSSI da estação cliente que é aceite pelo access point, permite melhorar a comutação de estações clientes entre redes de acessspoint - mau substituto para o "roaming".
• Um sinal muito forte, penetrando muitos obstáculos.

Desvantagens:

• Como na maioria dos aparelhos baratos, o suporte de parede é projetado para que apenas as cavilhas do kit caibam. Sabemos pela nossa experiência que isso não funciona e você precisa usar um pino de parede mais sólido.
• Falta de verificação se o frimware carregado para este modelo é real.
• Nada de língua polaca.
• Na configuração clássica de GUI não notamos a possibilidade de configurar a autorização de conexão para clientes sem fio com, por exemplo, Radius.
• Sem possibilidade de desativar as configurações para o segundo número IP.
• Sem login no servidor LOG remoto.
• O aplicativo para redes multiponto tem funcionalidade limitada e é bastante inútil, exceto para alterações de configuração em massa.

1) Como realizar uma atualização de software?

a) Ir para o site: www.totolink.net

b) No menu superior clique no item "APOIO".

c) Na barra de busca, digite o nome do modelo: N9 e clique na lupa ou pressione a tecla "Enter".

d) Na lista de resultados da pesquisa clique no nosso modelo.

e) Vamos à página do nosso modelo, aqui pode encontrar a informação técnica mais importante do nosso modelo e os últimos downloads.

f) Clicamos no menu "DOWNLOAD" e vamos à página de download do nosso modelo.

NOTAS:

Antes de descarregar o ficheiro de software (firmware) mais recente, certifique-se de que seleccionou a versão de download correcta, uma actualização de firmware incorrecta pode danificar o seu dispositivo.

O número da versão do firmware pode ser encontrado em um adesivo colocado na parte de trás do modelo.

Por exemplo, se a sua versão de hardware é V1.1 ou V1.Y (= 1,2,3,4....), faça o download da versão V1, outras versões não são destinadas ao seu dispositivo. Em alguns casos, a designação da versão de hardware pode ter outras designações, por exemplo, letras. Lembre-se de não actualizar o firmware através de uma ligação sem fios.

Não desligue a energia durante a actualização do firmware. A actualização de alguns modelos pode demorar até 5 minutos.

Após a actualização de firmware estar concluída devido às novas funcionalidades, recomendamos que reinicie o dispositivo para as predefinições de fábrica utilizando o botão RESET , RST ou RST / WPS e depois reconfigure o dispositivo. Mantenha pressionado o botão e, ao mesmo tempo, conecte a fonte de alimentação ao aparelho. O botão deve ser mantido por cerca de 10-15 segundos. Na maioria dos modelos, o momento em que o botão pode ser liberado é sinalizado por uma mudança na cor dos LEDs ou pela iluminação de outros LEDs ao mesmo tempo ou sequencialmente

g) No nosso caso, no momento da preparação deste documento havia apenas uma versão do equipamento disponível. O ficheiro descarregado deve ser guardado no seu computador.

h) Nós entramos no nosso dispositivo e vamos para o menu:
